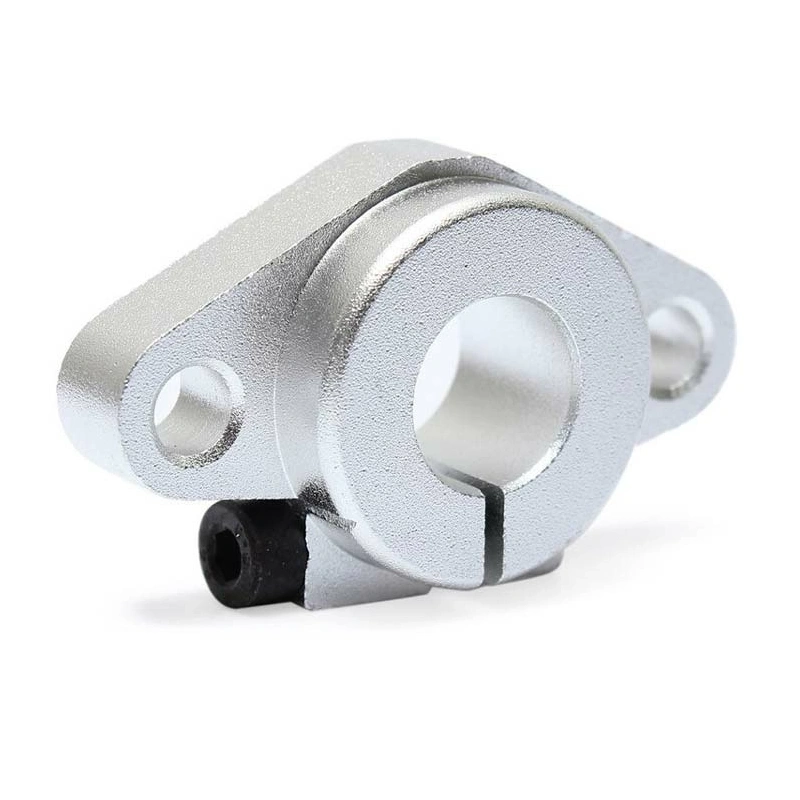

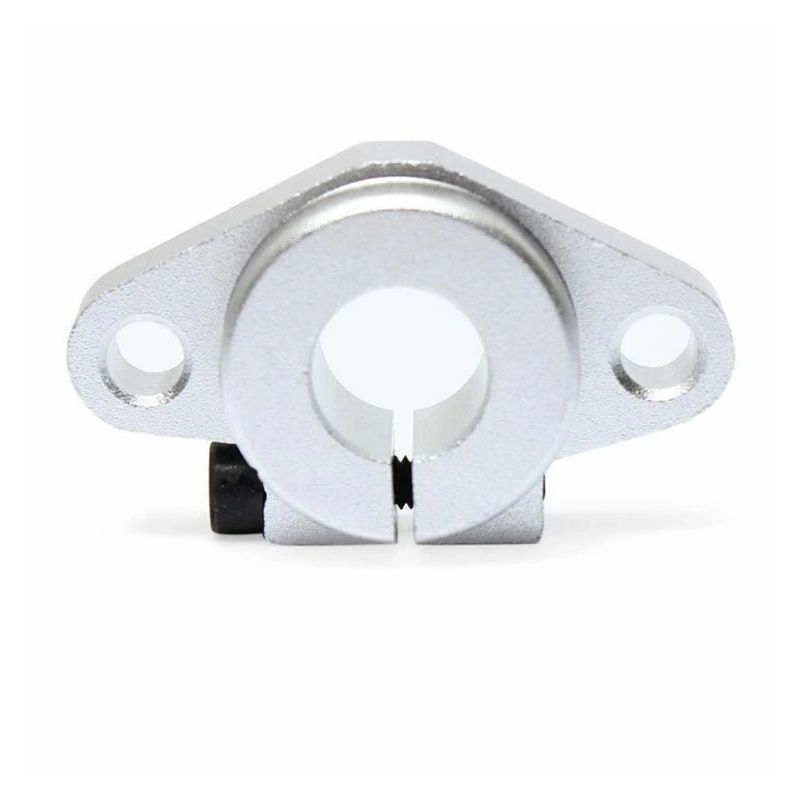

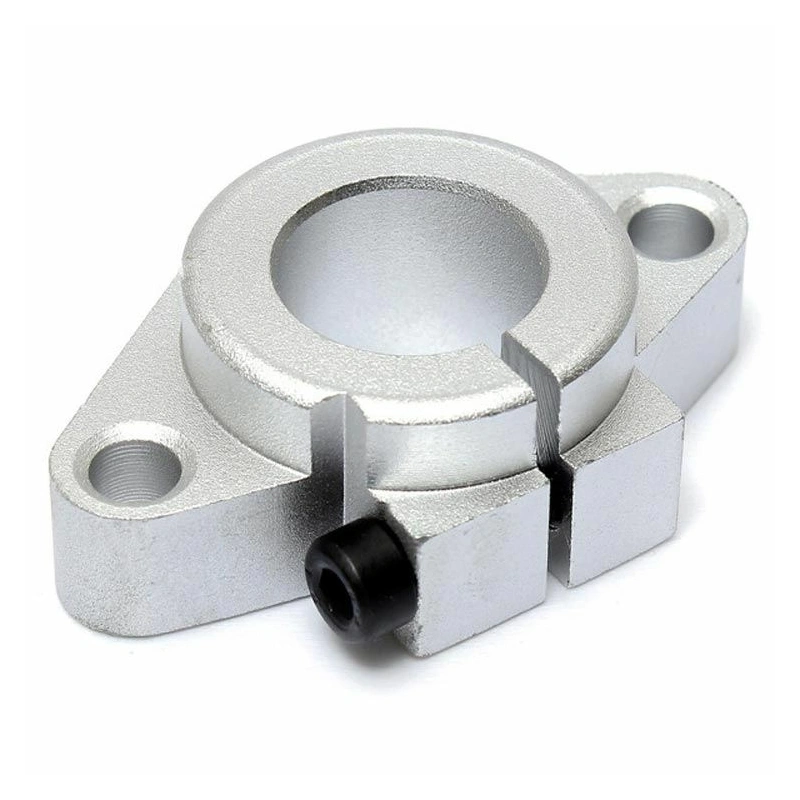

Держатель вала SHF25
Прочный и надежный
держатель вала SHF25
используется при производстве станков с ЧПУ, 3d принтеров и другого высокоточного автоматизированного оборудования различной степени сложности. Основное назначение –
фиксация вала диаметром 25 мм
, установленного перпендикулярно опорной плоскости. Отличительной особенностью держателя этой серии является наличие практичного фланцевого соединения, необходимого для крепления к основанию. Внутренняя резьба под стандартные винты гарантирует простой монтаж. Зафиксировать направляющие в держателе не менее легко – для этого держатель полированного вала SHF имеет винтовое соединение. Для установки вала понадобится простой слесарный ручной инструмент. В качестве материала держателя SHF25 используется дюралюминиевый сплав, это гарантирует высокую прочность детали при небольшом весе.
Технические характеристики SHF25
Держатель вала SHF25 имеет следующие технические характеристики:
- Материал – сплав алюминия;
- Внутренний диаметр – 25 мм;
- Размеры зажимного болта – М6;
- Диаметр монтажных отверстий – 7 мм;
- Вес – 60 г.
Модель
D
S
L
T
B
G
H
F
J
m(кг)
SHF8
8
5,5
43
10
32
20
24
-
M4
0,013
SHF10
10
5,5
43
10
32
20
24
-
M4
0,013
SHF12
12
5,5
47
13
36
25
28
6
M4
0,020
SHF16
16
5,5
50
16
40
28
31
8
M4
0,027
SHF20
20
7
60
20
48
34
37
8
M5
0,040
SHF25
25
7
70
25
56
40
42
10
M6
0,060
SHF30
30
9
80
30
64
46
50
12
M8
0,110
SHF35
35
12
92
35
72
50
58
14
M10
0,380
SHF40
40
12
102
40
80
56
67
16
M10
0,510
Единицы измерения: мм
3D-модель SHF25 для проектирования
Если вы не хотите с нуля проектировать опору вала SHF25, то можем посоветовать сайт с большой базой уже готовых 3Д моделей, вот несколько ссылок на данную модель:
Комплектация
- Держатель вала SHF25 x1 шт
